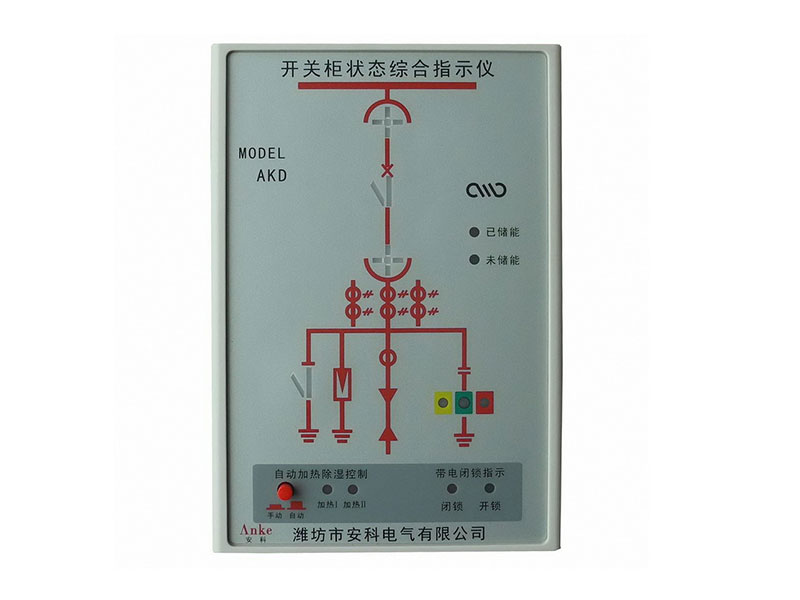

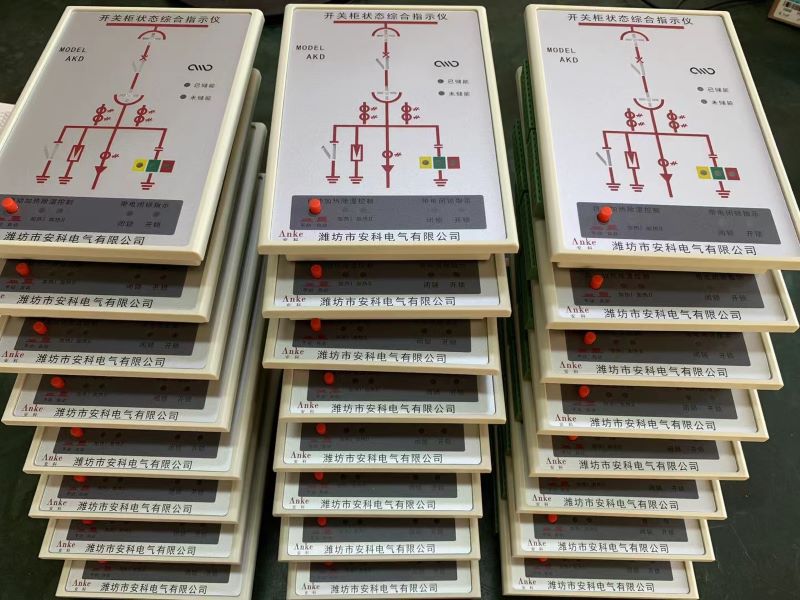

AKD開關柜狀態綜合指示儀

產品描述

參數

主要技術特性：

模擬指示部分

工作環境：-40℃～70℃；≤95%RH　　

存貯環境：-40℃～85℃；≤95%RH

抗電強度：外殼與端子間≥AC2000V　

絕緣性能：外殼與端子間≥100QM

工作電源：AC/DC85～265V

工作電流：≤20mA

斷路器狀態指示：斷路器分、合閘，無源觸點輸入。

斷路器合閘時，合閘觸點閉合。紅色垂直模擬條亮。

斷路器分閘時，分閘觸點閉合，綠色水平模擬條亮。

工作試驗位置指示：無源觸點輸入。

工作位置觸點閉合時，紅色垂直模擬條亮，指示斷路器處于工作位置。

試驗位置觸點閉合時，綠色水平模擬條亮，指示斷路器處于試驗位置。

斷電時，紅綠發光條均不亮指示斷電狀態。

接地閘刀位置指示：無源觸點輸入閉合，紅色垂直模擬條亮，表示接地合閘。

無源觸點輸入斷開，綠色模擬條亮，表示接地?cái)嚅_。

彈簧儲能指示：無源觸點輸入斷開，綠色彈簧符號亮，表示未儲能。

無源觸點輸入閉合，紅色彈簧符事情亮，表示已儲能。

注：

1、以上接點信號均來自于斷路器的輔助接點，接地閘刀可用行程開關觸點；

2、失電狀態下所有的發光指示均不亮。

高壓帶電指示部分：

LED啟輝電壓（KV）：額定相電壓：X0.15～0.65

強制閉鎖啟控電壓（KV）：額定相電壓X0.62

加熱除濕控制部分：（訂貨時由用戶選擇）

加熱器電源：AC220V

溫濕度傳感器：1路或2路

控制方式：任何一路傳感器感應，所控制的對應加熱器啟動，對應加熱指示燈點亮。

除濕控制：濕度≥90%RH或?qū)⑿纬赡稌r(shí)加熱投入，濕度＜70%RH，凝露解除時加熱退出，加熱指示燈滅。

加熱輸出繼電器觸點功率：AC220V，10A（每一路）

溫度控制部分（控溫范圍在訂貨時可由用戶選擇，不指定時按下列指標定貨）

低溫加熱：≤5℃時，啟動加熱，≥15℃時，停止加熱

高溫排風：≥40℃時，啟動排風，≤35℃時，停止排風

任何一路加熱器發生斷線，不能正常加熱時，報警指示燈亮，報警輸出接點閉合。（判斷哪一路加熱故障時，只需將加熱器斷開一次，用萬用表量其阻值呈開路狀態，立即可知故障所在）

產品特征：

針對如中置柜、手車柜、箱式柜、環網柜等開關設備不同的大小和配置要求。AKD系列開關柜綜合狀態指示儀適用于功能較多的場合。如溫濕度控制，高壓帶電指示，模擬狀態指示等。安裝于電柜的中門上，裝入中門后在后面板裝防爆罩，同時將線級封閉，以確保符合五防要求。這種字裝方式可適用于各種配置的開關柜。

安裝使用方法：

→ 只需在面板上開好合適的孔，再將其推入到面板的開孔，用上下兩個卡子卡緊即可；

→ 適用于中門（斷路器室）安裝。先在中門上開180×120mm矩形孔，將其裝入，再在門內反面裝上防爆罩，然后用四個螺釘緊固即可。插拔式側面引出線可用金屬罩封閉或用尼龍?zhí)赘綦x。

→ 接端子的配線功能接線，接好并校對準確后，方可通上電源。

→ 將各開關量輸入端與公共端短接一下，觀察對應功能的指示是否發光正?；蛳?。

→ 有自動除濕控制功能的，可以用嘴對傳感器哈氣，模擬凝露條件，加熱指示燈應點亮，所對應的加熱器控制端應AC220V輸出。同時，在有加熱啟動的條件下，如果某一端子未接加熱器時，加故障燈點亮，故障報警接點閉合輸出。接入加熱器后故障報警解除，說明自動加熱控制功能正常。

→ 帶電指示器的各輸入端分別接上對應的高壓帶電傳感器，高電壓試驗時，帶電指示燈亮，有閉鎖功能時閉鎖燈亮；高壓斷開后，帶電指示燈滅，綠燈亮，閉鎖解除（無工作電源時，閉鎖有效）。

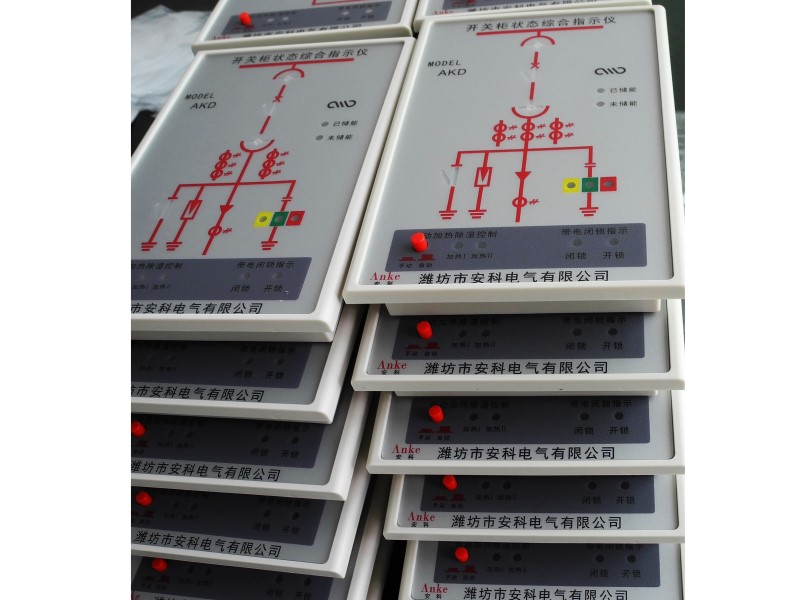

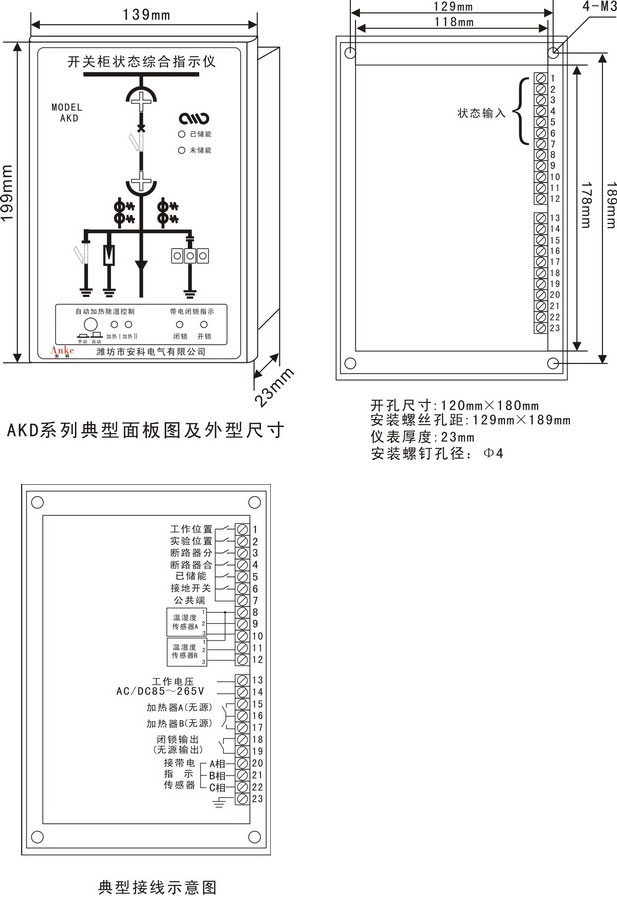

接線圖和開孔尺寸：
